很多卷粉都知道的，三輥卷板機有機械式和液壓式：機械式三輥卷板機分為對稱和非對稱。可將金屬板材卷成圓形、弧形和一定范圍內的錐形工件。機械式三輥對稱式卷板機結構型式為三輥對稱式，上輥在兩下輥中央對稱位置作垂直升降運動，通過絲桿絲母蝸桿傳動獲得，兩下輥作旋轉運動，由電機帶動。通過減速機的輸出齒輪與下輥齒輪嚙合，為卷制板材提供扭矩。這里我們就不在多做贅述了。

下面著重給大家講解一下三輥卷板機的主要部件結構：

（1）上下輥：為卷板機的重要部件，材質為鍛制碳素鋼。

（2）機架：分左右機架各一件，機架上裝有下輥軸承。機架內部有方扣絲桿，絲桿上端與上輥兩端軸承座相鉸接。

（3）減速機：采用zsy280硬齒面型減速機與墊高一同安裝在槽鋼底座上。

（4）電氣部分：全部安裝在一個操縱箱內，便于操作。

（5）卸料裝置：裝于減速機一側用于卸料時平衡上輥；由油缸完成卸料與恢復。

（6）底座：由型鋼與鋼板焊接而成。將機架、減速機、電機等都安裝在其上面，從而形成一個整體。

總言而之，三輥卷板機的摩擦部位需有潤滑，應定期加油，以保持機件的正常運轉。在各外露的開式齒輪和蝸輪、蝸桿的嚙合部分均涂牛油（黃油）潤滑。卷板機是企業生產中的一款重要設備，在使用該設備期間要注意維護檢修，防止發生異常，否則設備受損會影響生產。

上期鞏固

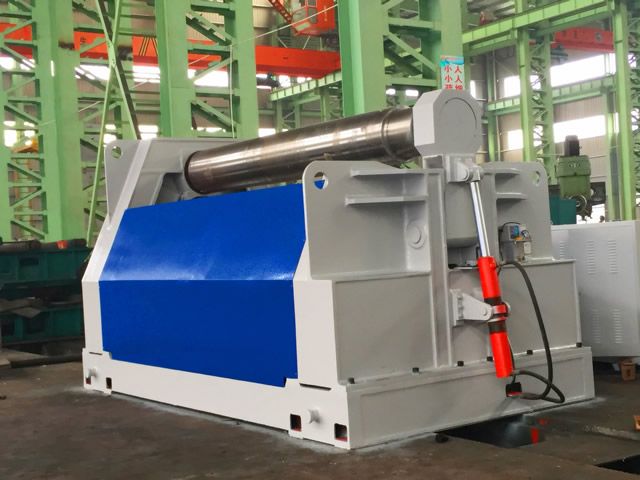

卷板機是對板材進行連續點彎曲的一種塑形機床，具有卷制o型、u型、多段r等不同形狀板材的功能。由于卷板機使用的領域不同，種類也不同。從輥數上分為三輥卷板機和四輥卷板機。從傳動上分機械式和液壓式。
